UV-5R – популярная недорогая аналоговая двухдиапазонная рация с экраном.
Диапазон частот – 136-174 МГц (VHF) и 400-520 МГц (UHF), есть FM приемник.
Как настроить рацию UV-5R
У UV-5R есть дисплей и цифровая клавиатура, подключение к компьютеру для основных настроек не обязательно.
Основные кнопки

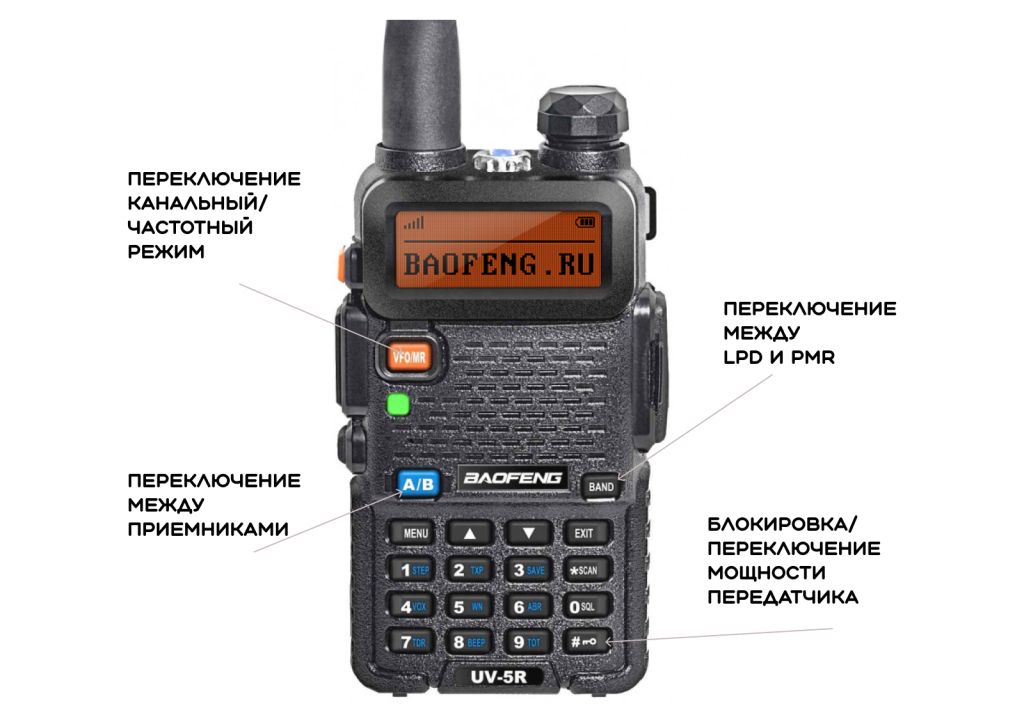

В левом углу клавиатуры находится кнопка MENU, стрелки для перемещения по меню и кнопка EXIT для выхода из него, выше клавиатуры находится кнопка переключения с канального на частотный режим, переключения приемников A/B, светодиодный индикатор приема, кнопка BAND для переключения диапазонов LPD/PMR.

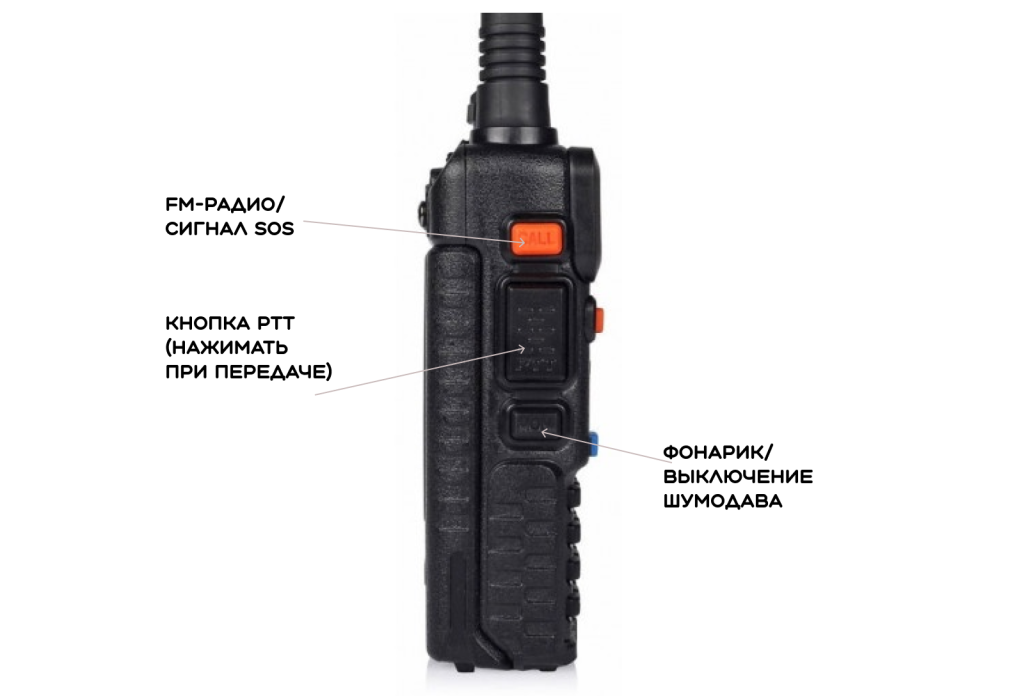

Кнопки слева сбоку:
– MONI, короткое нажатие включает фонарик, длинное – полное отключение шумодава;
– PTT, ее нужно нажимать и не отпускать во время передачи);
– CALL (FM радио и SOS).
Справа сбоку – разъем Kenwood для подключения гарнитуры или кабеля для программирования.
Работа с меню
1. Нажмите MENU.
2. Перейдите к нужному пункту с помощью стрелок под дисплеем.
3. Чтобы войти в пункт, нажмите MENU.
4. Выбирайте нужное значение стрелками.
5. Чтобы сохранить значение, нажмите MENU, для выхода – EXIT.
Частотный и канальный режим
Частотный и канальный режимы переключаются оранжевой кнопкой VFO/MFR (самая верхняя).
В режиме VFO (variable frequency oscillator) частоту можно ввести с клавиатуры.
В режиме MFR (Memory Frequency) с клавиатуры вводятся номера ячеек памяти (каналов).
Обратите внимание: в памяти новой рации каналов нет.
Сканирование каналов
Интересно узнать, что творится в эфире?
Есть 3 метода сканирования, они определяются в пункте SC-REV:
– TO, можно прослушивать частоту в течение нескольких секунд;
– CO, прослушивание в течение 15 секунд;
– SE, сканирование прекратится, если будет обнаружен сигнал.
Зажмите кнопку SCAN и удерживайте ее.
Во время сканирования можно задавать направление сканирования (вверх или вниз по диапазону) нажав стрелки вверх или вниз. Для прекращения сканирования нажмите снова нажмите SCAN.
Как сохранить канал на UV-5R
После настройки на канал, нажмите MENU и найдите пункт MEM CH (27). Выберите номер канала стрелками, сохраните его нажатием MENU и нажмите EXIT.
Как удалить канал на UV-5R
Для удаления канала необходимо в меню выбрать пункт DEL-CH (28), далее нажать кнопку MENU, выбрать номер с помощью стрелок, затем нажать MENU и EXIT.

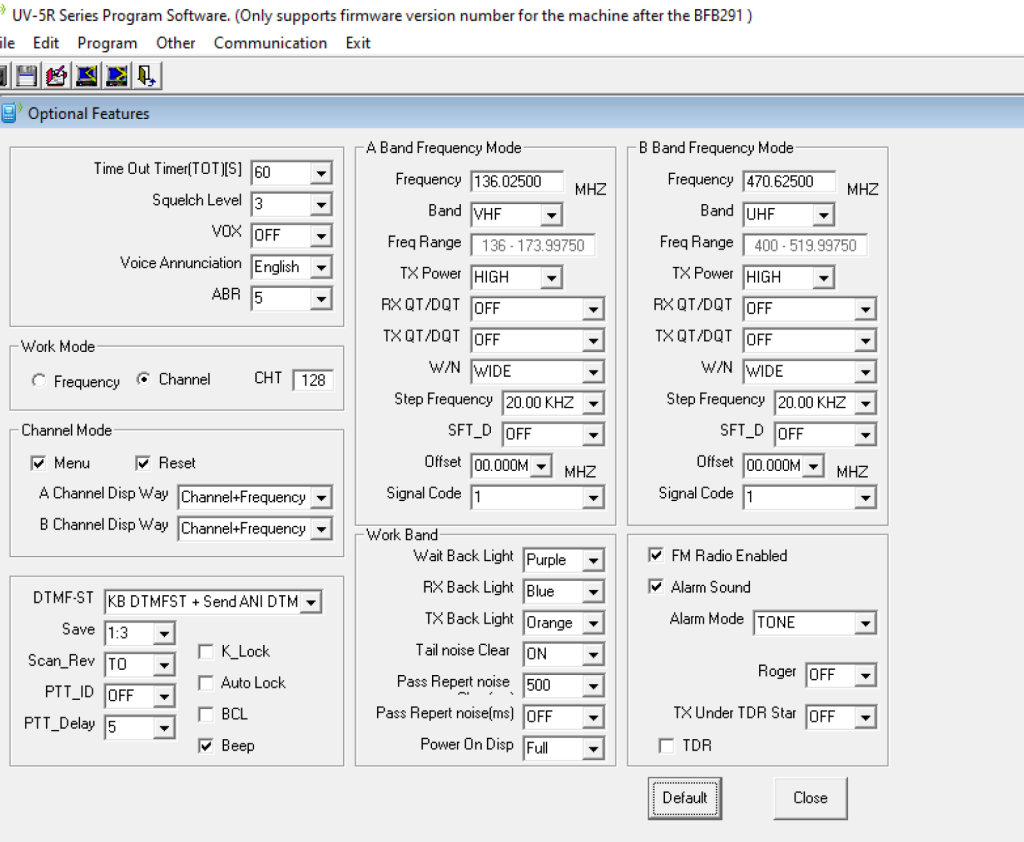

Программа для настройки раций UV-5R
Программа понадобится для копирования настроек раций более быстрой настройки большого количества каналов.
Скачать программу для настройки UV-5R
Какие есть модели
– UV-5R черная 5 Вт с тангентой
– UV-5R черная с дополнительным аккумулятором 3800 мАч
Недостатки рации UV-5R
1. У рации UV-5R нет разъема Type-C. Если вам он требуется, обратите внимание на рацию UV-10.
2. У UV-5R не очень большая емкость аккумулятора – 1800 мАч, у нас можно приобрести дополнительные аккумуляторы.
Аксессуары для рации UV-5R
UV-5R и мотоциклетная гарнитура BAOFENG UV-5R MOTO
Адаптер питания от прикуривателя
Зарядные устройства на 6 раций
Антенны для рации UV-5R
Все меню рации UV-5R
0. SQL Уровень шумоподавления
1. STEP Шаг перестройки частоты 2,5/5/6,25/12,5/25/50/100 кГц
2. TXP Мощность передатчика (в стандартном варианте Low это 1 Вт, Hi это 5 Вт)
3. SAVE Режим экономии энергии
4. VOX Режим активации передачи голосом (в этом случае кнопку PTT нажимать не надо)
5. WN Полоса приема (WIDE широкая/NARROW узкая)
6. ABR Время работы подсветки дисплея в секундах
7. TDR Включение режима одновременного приёма двух частот (приёмник А/В)
8. BEEP Звуковое сопровождение нажатия клавиш
9. TOT Таймер на длительность передачи (от 15 до 600 с), полезно в режиме активации голосом
10. R-DCS Цифровой субтон на прием
11. R-CTCSS Аналоговый субтон в режиме приёма;
12. T-DCS Задать цифровой субтон в режиме передачи
13. T-CTCSS Задать аналоговый субтон в режиме передачи
14. VOICE Голосовое подтверждение нажатия клавиш;
15. ANI-ID Идентификационный ANI-код в начале передачи;
16. DTMF ST Слышимость передачи DTMF-тонов
17. S-CODE Код DTMF
18. SC-REV Метод сканирования (TO 2 секунды, CO 15 секунд,
SE – сканирование прекратится, если будет найден сигнал)
19. PTT-ID Определяет момент передачи в эфир кода PTT-ID;
20. PTT-LT Задержка передачи кода PTT-ID, ms;
21. MDF-A Отображение настроек приёмника А
22. MDF-B Отображение настроек приёмника В
23. BCL Блокировка занятого канала
24. AUTOLK Автоматическая блокировка клавиатуры
25. SFT-D Сдвиг частоты при работе с репитером
26. OFFSET Значение сдвига частоты от 0 до 69,990 МГц;
27. MEM-CH Сохранение частоты в ячейку памяти;
28. DEL-CH Удаление каналов;
29. WT-LED Подсветка дисплея в режиме ожидания
30. RX-LED Подсветка дисплея в режиме приёма
31. TX-LED Подсветка в режиме передачи
32. AL-MOD Режим работы аварийной кнопки CALL
33. BAND Переключение UHF/VHF
34. TDR-AB Фиксация приемника или автоматический выбор того, где есть сигнал
35. STE Устранение шипения в конце передачи (ON/OFF)
36. RP-STE Устранение шипения при работе через репитер
37. RPT-RL Задержка тона репитера (х100 ms);
38. PONMSG Информация на дисплее в режиме ожидания
39. ROGER Специальный звук Roger Beep в конце передачи (ON/OFF)
40. RESET Заводские настройки
